压力表耐震型液压机械表径向安装

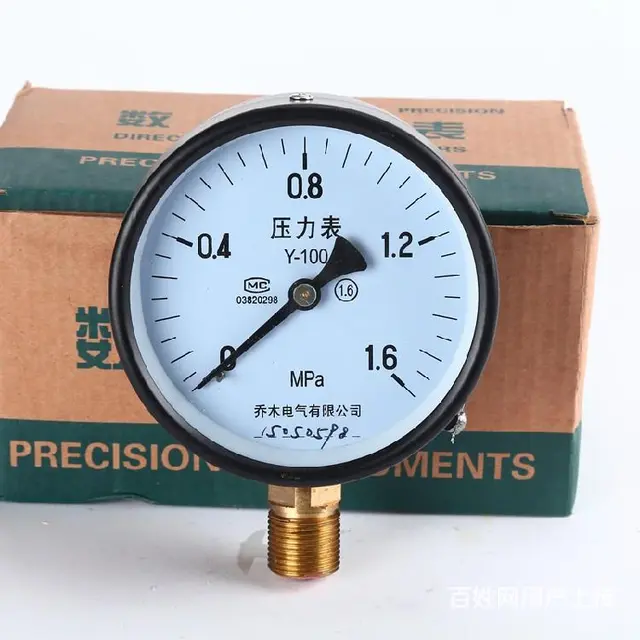

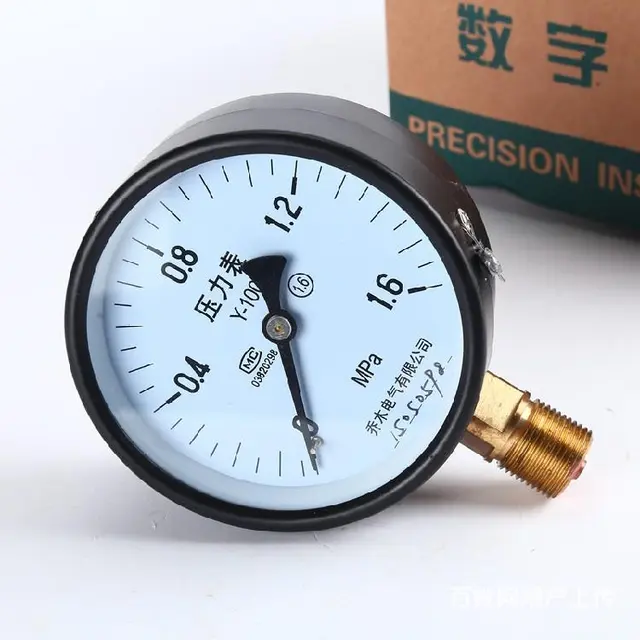

联系人:田女士 径向压力表是一种用于测量液体或气体压力的仪器。它的测量原理是利用弹性元件（如薄膜或弹簧）受压变形产生的力来测量压力值。径向压力表的特点是其弹性元件是以径向方向受力的，因此又称为径向式压力表。 测量精度高：由于其设计原理和结构特点，径向压力表的测量精度相对较高，能够满足精密测量的需求。 安装方便：径向压力表的安装方式相对简单，可以直接安装在管道或设备上，不需要额外的支架或安装部件。 成本较低：相对于其他类型的压力表，径向压力表的成本相对较低，可以满足一般应用的需求。 YTP-100/150ML螺纹式隔膜压力表采用间接测量结构，适用于测量粘度大、易结晶、腐蚀性大、温度较高的液体、气体或颗粒状固体介质的压力。 一、工作原理 螺纹连接隔膜压力表有螺纹连接式隔离器与一个 型压力仪表组成一个整体的隔膜表。当测量介质的压力P作用于隔膜，则隔膜产生变形，压缩压力仪表测压系统的密封液，使其形成P-△P的压力。当隔膜的刚性足够小时，则△P也很小，压力仪表测压系统形成的压力就近于测量介质的压力。 二、主要技术指标 1）精度等级：1.6级；2.5级 2）测量范围（Mpa)：:~0.1~0至0~60；0~160MPa； 3）温度附加误差：因密封液的热膨胀及隔膜刚度与温度有关，在使用温度偏离20℃±5℃时，受温度影响有一个误差，其值为不大于0.1%/℃。 4）使用温度：环境温度- 20~+55℃被测介质温度- 20~+55℃ 三、耐腐蚀特性 螺纹连接隔膜压力表的耐腐蚀性可通过选择合适的隔离膜片、隔离体及密封垫圈的材料来保证。 1）隔离膜片材料:0Crl7Nil2Mo2(316)；蒙乃尔合金(Cu30Ni70)；哈氏合金(H276C)；钽(Ta)及氟塑料(F4)。 2）隔离器材料：耐酸不锈钢，含钼不锈钢，氟塑料，不锈钢内衬氟塑料(316+F4)。 3）橡胶；氟橡胶；硅橡胶及氟塑料。 软管连接的隔膜压力表在安装时若受压部与压力仪表处不同位置，其液位差将形成一个压力差ΔP的影响，ΔP=密封液比重×液位差。 四、螺纹连接尺寸 1）M20*1.5(G3/8″ G1/2″) 2）根据用户需求定制 五、正常工作条件 （1）温度：环境温度- 20~+55℃被测介质温度-20~+55℃； （2）工作压力：静负荷：用至测量上限值的3/4 ； (3) 交变负荷：用至测量上限值的2/3 ； (4) 短时压力：用至测量上限值； 六、订货须知 1、订货时请型号，名称，测量范围，连接形式及尺寸，精度等级。 2、如有要求，请在订货时详细说明。 3、隔膜压力表不得拆卸或更换已配置的仪表，以免填充液外泄影响性能。 4、隔离膜片选用 安徽徽宁 过硬 三包承诺 包装说明: 箱装 价格说明:电议 产品规格: 应用户要求 本公司主要生产：各类型热电偶、铂热电阻、双金属温度计、压力式温度计、压力表、压力/差压变送器、高.底频物位计、电/气动调节阀、电动执行器、磁翻板液位计。 电缆类：35KV及以下电力电缆、控制电缆、计算机屏蔽信号电缆、本安电缆、补偿电缆、氟塑料电缆、硅橡胶电缆、变频器电缆、扁电缆、阻燃电缆、耐火电缆、低烟无卤电缆、测井电缆、潜油电泵电缆和铝合金电缆，加工设备，检测手段齐全，质量体系完善。在吸取国外技术基础上不断进取，不断创新，严格按照现代企业标准来规范管理企业，产品质量可靠，设计，结构合理，深受广大用户欢迎和依赖，防爆产品都拥有防爆认证合格证书。 公司在技术、生产、销售等方面均采用了的微机管理，可向广大用户提供技术咨询，产品选型、安装调试、检修等售前、售中、 服务。产品广泛应用于石油、化工、电力、冶金、建材、纺织、食品、造纸、化纤、酿酒等行业，深受配套单位、设计院所的信任和好评。 公司宗旨：诚信是立足之本，品质是之魂。 全不锈钢压力表、 Y-60B、Y-63B、Y-100B、Y-150B、Y-103B、Y-153B 卫生型耐振隔膜压力表、 YN-60/MC、YN-100/MC、YN-100/MN、YN-100/MH、 卫生型不锈钢隔膜压力表、 Y-60B/Z/MC、Y-100B/Z/MC、Y-60B/Z/MN、Y-60B/Z/MH、 YPF系列膜片压力表、 YPF-100A、YPF-100B、YPF-100B-F、YPF-150A、YPF-150B、YPF-150B-F、YPF-100B、YPF-100B-F、 YPF-150B、YPF-150B-F、 YXC系列磁助电接点压力表、 不锈钢/普通铁壳、 YXC-001、YXC-100、YXC-100ZT、YXC-150、YXC-150ZT YXC系列特种磁助电接点压力表、 YXCA-150、YXC-100-Z、YXC-102-Z、YXC-103-Z YXC系列耐振磁助电接点压力表、 YXC-100-Z、YXC-102-Z、YXC-103-Z YXC系列耐腐蚀磁助电接点压力表、 YXC-100B-F、YXC-102B-F、YXC-103B-F、YXC-150B-F、YXC-152B-F YXC系列耐振耐腐蚀磁助电接点压力表 YXC-100B-FZ、YXC-102B-FZ、YXC-152B-FZ、YXC-153B-FZ 隔离式普通型磁助电接点压力表 YXCG-103 隔离式耐蚀型磁助电接点压力表 YXCG-103-F 隔离式抗振型磁助电接点压力表 YXCG-103-Z 隔离式耐蚀抗振型磁助电接点压力表 YXCG-103-FZ 电阻远传压力表 YTZ-150 一般压力表、 Y-40、Y-40Z、Y-60、Y-60Z、Y-60T、Y-60ZT、Y-100、Y-100T、Y-100ZT、Y-150、 Y-**************************不锈钢膜盒压力表 YE-100B 膜盒压力表 YE-100、YE-150 YN, YN-B系列耐振压力表、 YN-60、YN-60ZT、YN-60B、YN-63B、YN-100、YN-100ZT、YN-100B、YN-103B、YN-150、 YN-150ZT、YN-150B、YN-153B 电接点真空压力表具有抗介质脉动和冲击载荷，耐环境振动等优异特性，适用测量对铜和铜合金无腐蚀性的气体，液体等压力或负压。仪表设上、下限二位开关型接点装置，在压力达到设定值时发出信号或通断控制电路，供作业系统自动控制或发讯用。电接点真空压力表其抗振结构可有效抑制指针的抖动、冲击，保护接点，使仪表指示清晰，电信号切换可靠，工作稳定。广泛应用于机械、化工、石油、冶金、电力等工业生产过程。 技术参数： 型号 YZX-100ZQ YZX-150ZQ YZX-100 YZX-150 YZX-100TQ YZX-150TQ 测量范围MPa -0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4 度%± 1.6 接点电参数 工作电压380VAC;220VDC 大工作电流1A 持续电流0.6A 大功率（无感负载）20VA 使用工作温度：-40℃~70℃ 工作压力上限：不大于仪表上限的2/3 工作环境振动频率不大于25Hz，振幅不大于0.5mm 仪表执行标准：Q/*******DGH05-200
